Nº 66 - Octubre / Diciembre 2015
Carrocería y pintura
Características eléctricas de los adhesivos de lunas
Respecto a los sistemas de comunicaciones, estos
utilizan señales de alta frecuencia, que pueden ir desde
los kilohercios hasta los gigahercios, y que son muy
sensibles a capacidades e inductancias parásitas, y
cuando interponemos un adhesivo entre los hilos
conductores de estas señales y la carrocería, estamos
creando un condensador eléctrico, en el cual el dieléc-
trico es el propio adhesivo. No es necesario siquiera
que el adhesivo haga contacto eléctrico con el conduc-
tor o la carrocería, para que los efectos se manifiesten.
La presencia de un condensador parásito en el circuito
de la antena puede atenuar considerablemente la señal
recibida, perjudicando seriamente a la calidad de la
recepción (poca sensibilidad, ruidos, interferen-

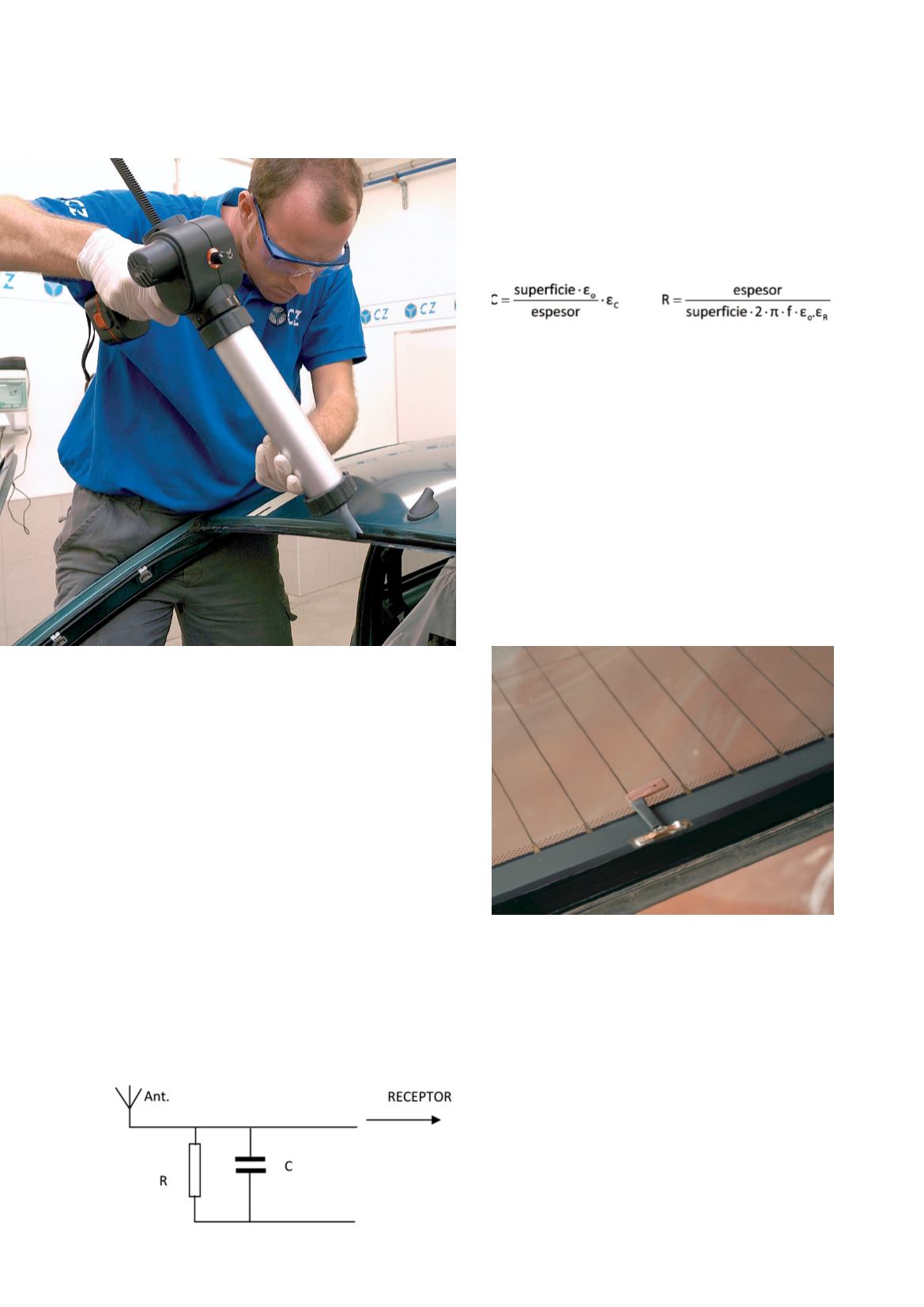

cias,…). En la figura siguiente se muestra el esquema
del circuito equivalente considerado para el análisis
de los efectos de la unión adhesiva:
Las medidas se realizan sobre una placa de 2
mm de espesor de adhesivo curado, determinando la
constante dieléctrica compleja (
ε
c
+j
ε
R
) del material,
de modo que es posible calcular los parámetros del
circuito equivalente:
Expresiones en las que f es la frecuencia de la
señal utilizada (1 MHz, 6 MHz y 100 MHz),
ε
0
es la
constante de Faraday, y
ε
c
y
ε
R
son los resultados de
la medida.
Como puede apreciarse en las expresiones
anteriores, el término correspondiente a la capacidad,
depende únicamente de las características geométri-
cas de la unión, sin embargo el término resistivo
depende de la frecuencia de la señal, de modo que
sus efectos dependen en gran medida del tipo de señal.
Cuanto mayor sea la frecuencia de la señal mayores
serán los efectos de la parte resistiva, elemento en el
que se produce la pérdida de energía.
Unos valores adecuados para estos resultados son
una capacidad menor de 50 pF y una resistencia
comprendida entre 47K
Ω
y 470
Ω
.
Cuando se utilicen adhesivos en la sustitución
de una luna, se deberían analizar estos aspectos para
evitar problemas futuros, tanto de corrosión como en
los equipos de comunicaciones, y como forma de
garantizar que se conservan las prestaciones inicia-
les del vehículo y ofrecer una garantía al cliente. Tan
solo se deben seguir las indicaciones del fabricante
del adhesivo, teniendo en cuenta si es válido o no
para los sistemas eléctricos que pueda incluir la
luna.
